風 機 的 用 途
Y8?39、Y9?38兩系列鍋爐離心引風機，是為使工業鍋爐在變工況運行時，引風機能在*區工作，達到節能之目的，由機械工業部風機節能組，組織全國風機行業名家聯合設計、國家經委和機械工業部重點推廣的*節能產品，具有效率高、噪聲低、性能曲*區寬廣等優點。
本風機適合于配有省煤器（預熱器）和消煙除塵裝置的0.5~35t/h工業鍋爐選用。凡進氣條件相近，性能又相適應者均可選用，但*進氣溫度不得超過250℃。
在引風機前必須加裝除塵效率不低于85％的除塵裝置，以降低進入風機的煙氣含塵量，減輕煙塵對風機的磨損，提高風機的使用壽命。
風 機 的 特 點
當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適應性，故提供Y8?39和Y9?38型兩個系列風機供用戶選用。機號相同的兩個系列風機的聯接及安裝尺寸相同。
風 機 的 型 式
1．本風機制成單吸入。機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三個機號。
2．本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。
3．風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。
結 構 和 特 性

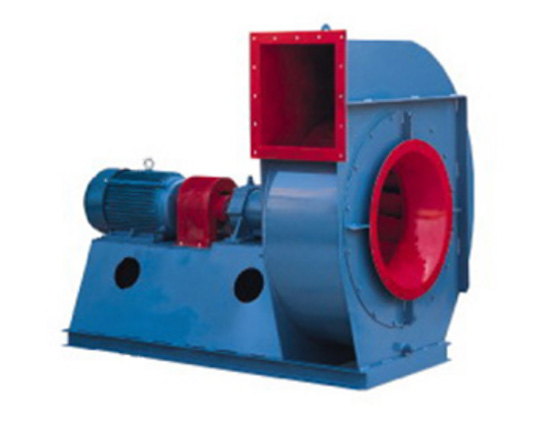

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
1．葉 輪 ：材料為16Mn，長短相間前向彎曲葉片，焊于弧錐形前盤與平板后盤中間，葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗，因此運行平穩可靠。
2．機 殼 ：用鋼板焊接成蝸形整體。在蝸板上開有清灰門，便于清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。
3．進風口 ：制成收斂式流線形整體結構，用螺栓固定于風機一側。
4．傳動組 ：由主軸、水冷軸承箱、聯軸器組成。
主軸由*鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。№4~6.3采用整體式軸承箱；№7.1~16采用剖分式軸承箱，兩種軸承箱上均需通水冷卻，耗水量因工作溫度和環境溫度不同而異，一般按0.5 m3/h ~1m3/h考慮。軸承箱上裝有溫度計和油位指示,軸承箱采用30號機械油,加油量按油標標志要求實施。
5．調節門 ：用來調節風機流量大小。調節門為花瓣調心式,軸向安裝于進風口之前，采用外部傳動的結構，轉動靈活方便，調節范圍由90°(全閉)到0°(全開)。調節門的板把位置從進風口方向看在右側，對右旋轉風機，把從下往上推是從全閉到全開方向;對左旋轉風機，板把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須搞好潤滑，建議采用高溫(260℃)膨潤土脂，使風機在高溫運轉時不至失效。
